HVP變負載進相器
概 述
HVP系列變負載進相器，是我公司針對負載變化的繞線式異步電動機的無功就地補償裝置，工作原理與普通靜止式進相器基本相同。但控制與檢測回路加入先進的單片機運算技術，能根據負荷較頻繁的變化率實時跟蹤，調節輸出量的電壓變化，能更為精確的調整補償量的大小，讓補償效果更趨于理想。

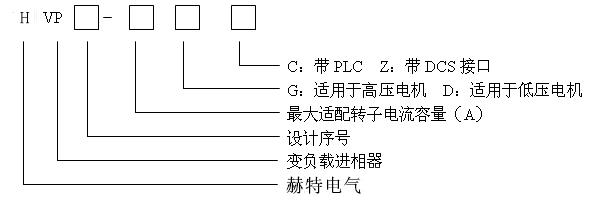

型號含義
適用場合
適用于負載變化頻繁、且變化量大的繞線電機，如軋鋼機、穿孔機、熱磨機、破碎機等。能過通過判斷電機的運行狀態，進行實時的狀態跟蹤，實現負載變化下的動態補償。
主要技術參數
性能特點
★自動跟蹤電機運行狀態的變化并自動調整相關參數達到最佳的補償效果，是普通靜止式進相器無法做到的。
★采用先進的交-交變頻技術和微機控制技術，控制可靠性高。
★ 可使電機功率因數提高到0.95-0.99之間，無功功率降低60%以上。
★降低電機定子電流10%-20%，降低線損銅損20%-30%。
★ 電機溫升顯著降低，效率及過載能力大大提高，電機使用壽命延長。
★補償性能優于電容補償，不僅提高了線路的功率因數，更重要的是提高了電機自身的功率因數。
★有自動聯鎖保護功能，具有獨立于電動機主回路外的工作系統，調試、維修、維護不影響生產。
★核心部件由我公司研制，能根據負載的變化率實時采集信號輸入到中央處理蕊片，通過脈沖變換輸入到可控硅，調整補償精度更為準確。
符合標準
★企業標準：Q/XHR3—2005
訂貨須知
訂貨時請?zhí)峁┮韵沦Y料：
★柜體表面顏色；
★電動機型號、額定功率、定子電流、定子電壓、轉子電壓、轉子電流、額定功率因數COSφ；
★根據客戶需要，可配套提供本公司生產的高、低壓開關柜、液體電阻起動器；
★若客戶有特殊要求，請與我公司協商訂做。
后編：
HVP系列變負載進相器
■ 應用范圍
適用于化工、木業、糖業、鋼鐵、冶金、礦山等行業中變負載轉矩的繞線式異步電機的無功就地補償設備。適用電機功率為75～10000KW。
■ 工作原理及特點
采用微型計算機和交交變頻技術，通過電力電子器件生成與電動機同頻、相位互差90、幅值相當?shù)囊粋€三相電源，串入轉子回路中，改變轉子側的功率因數，進而改變定子側的功率因數，達到無功補償?shù)哪康摹?/font>
它除了具備普通靜止式進相器的功能外，還采用了閉鎖控制原理，使其能夠自動跟蹤負載變化情況，根據負載的變化情況自動調節補償量，使補償效果無論在何種負載狀況下始終保持在理想的補償狀態。
● 采用先進的交交—變頻技術和微機控制技術，可靠性高。
● 可使電機功率因數提高到0.95～0.99之間的范圍，無功功率降低60%以上。
● 降低電機定子電流10%～20%，降低線損、銅損20%-30%。
● 電機溫升顯著降低，效率及過載能力大大提高，電機使用壽命延長。
● 補償性能遠優于電容補償：不只是提高了線路的功率因數，更重要的是提高了電機本身的功率因數。
● 綜合性能優于旋轉式進相機：微機控制，可自動跟蹤電機運行狀態變化并自動調整相關參數使補償效果最佳；無轉動部件，因而適應環境的能力更強。
● 變負載工況下的補償性能遠優于普通靜止式進相器：采用雙CPU控制，可適時根據負載變化調整相關參數，達到動態補償?shù)哪康摹Ｊ构β室驍?shù)始終處于最優狀態。
● 因效率提高而節能效果顯著。
● 友好人機界面，操作簡單，具有全面、可靠的故障自動保護功能，維修保養不影響生產。
■ 主要技術參數
● 電機功率因數：達到0.95以上（或是提高20％以上）；
● 電機定子電流：降低10%～20%；
● 電機繞組溫升：下降10％以上；
● 保護等級：IP20、IP30。
■ 符合標準
● 電控設備 第二部分；
裝有電子器件的電控設備GB3797－1989；
● HVP型變負載進相器Q/XWZ11-2006。
■ 使用環境條件
● 環境溫度：－40℃～＋50℃；
● 空氣相對濕度不超過90％；
● 海拔高度不超過2000m
(海拔2000m以上的可根據具體工況特殊設計)；
● 地面傾斜度不大于5；
● 安裝地點無火災、爆炸危險，無化學腐蝕及劇烈振動。
注：若有特殊使用條件，請在訂貨時與制造商申明、協商。
選型及安裝參考尺寸
■ 選型說明

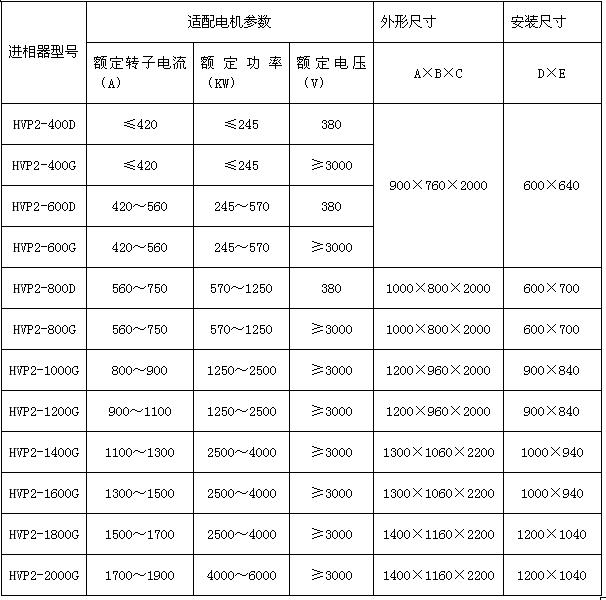

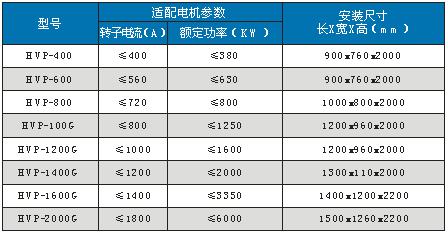

電機的定子電流在額定值內變化，接上表選擇適配的HVP；若電機的定子電流變化范圍超出額定值，則按電機額定值所屬型號的HVP加大一檔選配。

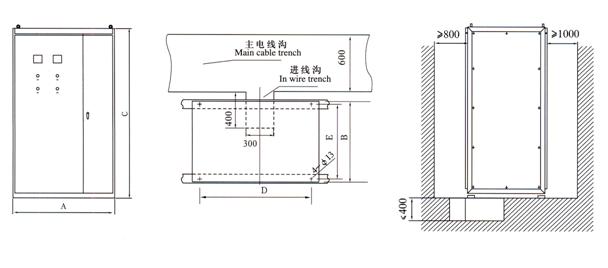

■ 外形及基礎圖
選型及安裝參考尺寸
選型及安裝參考尺寸
選型及安裝參考尺寸
