PGL低壓無功補償柜

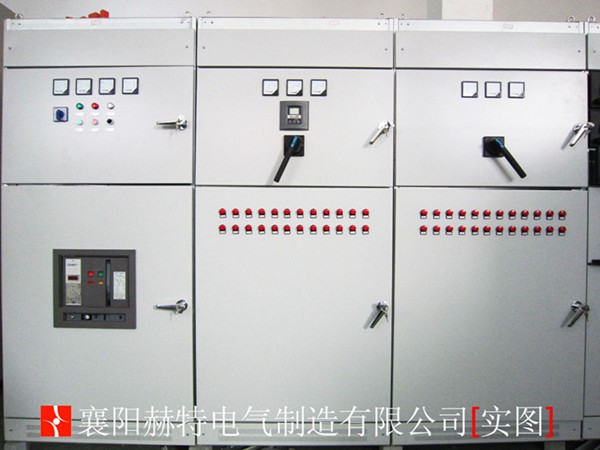

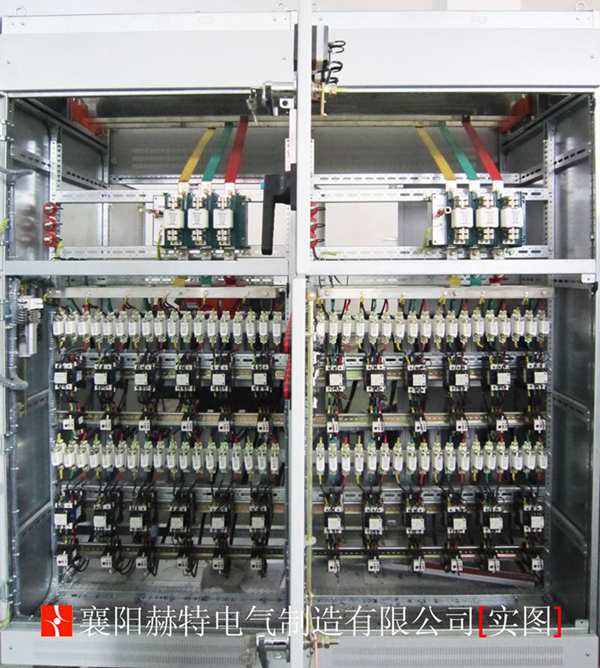

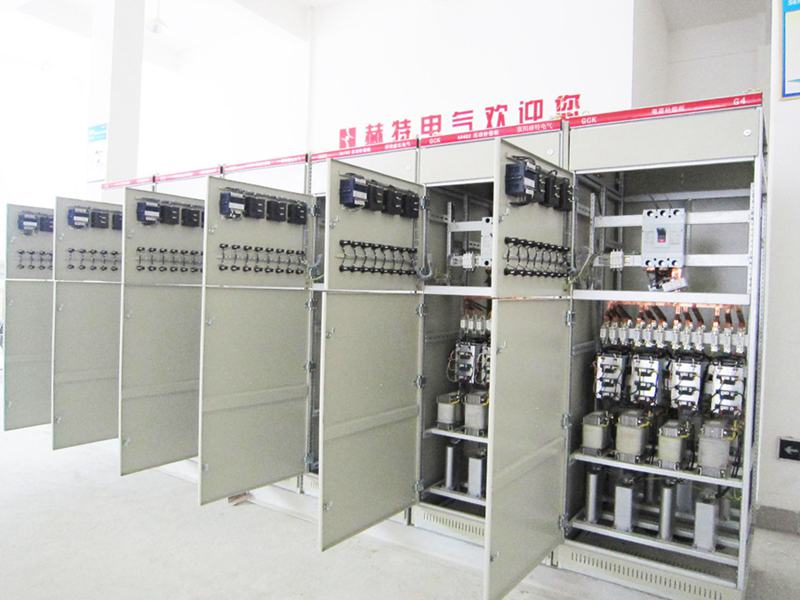

低壓無功補償柜高清實拍大圖：
低壓無功補償裝置圖片
概 述
適用于380V，50Hz三相四線制配電系統的無功補償，本裝置是根據電網功率因數的變化，自動投切電容器組，使功率因數提高。
性能特點
★投切電容器速度快，精度高；
★采用先進技術，將不平衡負載的各相功率因數都提高到0.95％左右；
★采用容錯運行技術，提高無值守狀況下裝置運行的可靠性；
★具有過壓保護和過流保護，操作使用方便；
★采用自愈式電容器，體積小，重量輕，容量大；
★可改善電網電壓質量，降低線損，提高變壓器負載率和電器設備的效率。
★具備自放電功能，斷電1分鐘后可將殘留電壓降到50V以下。
一次方案圖

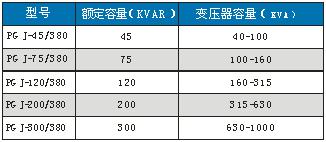

主要技術參數
注：★當變壓器所負載的電機多為輕載時，應適當加大補償容量。
★隨著產品不斷更新?lián)Q代，外形及安裝尺寸會有所變化，用戶對尺寸有要求時，請?jiān)谟?nbsp; 貨時說明。
使用環境條件
★環境溫度：-40℃～+50℃； 空氣相對濕度：≤95％；
★海拔高度： ≤2000m（海拔2000m以上的可根據具體工況特殊設計）；
★最高工作電壓不應超過額定電壓的110％（過渡過程除外）；
★最大工作電流不應超過額定電流的1.3倍（過渡過程除外）。
符合標準
★低電壓并聯電容器：GB3983.2 — 89
后編：
低壓無功補償
術語：
涌流：電容器組投入電網時的過渡過電流。
電抗率：串聯電抗器的感抗與并聯電容器的容抗之比，以百分?jǐn)?shù)表示。
放電器、放電元件：裝在電容器內部或外部的，當電容器從電源脫開后能將電容器端子間的電壓在規定時間內降低到規定值的設備或元件。
剩余電壓：?jiǎn)闻_(tái)電容器或電容器組脫開電源后，電容器端子間或電容器組端子間殘留的電壓。
放電容量：放電器允許連接的電容器組的容量。
接入電網要求：
安裝地點和裝設容量，應根據分散補償和降低線損的原則設置。補償后的功率因數應符合現行國家標準《全國供用電規則》的規定。（一般不低于0.9）
無功補償?shù)淖饔茫?/span>
功率因數低，電源設備的容量得不到充分利用，負載功率因數越低。通過變壓器送出的有功功率就越小，有相當大的一部分功率在電源和負荷之間來回傳輸，這部分功率不能做有用功，變壓器不能被充分利用。其次功率因數偏低，在線路上會產生較大的壓降和功率損耗。線路壓降增大則負載電壓降低，有可能使負載工作不正常，線路上的功率損耗增大就會造成電能的浪費。
補償方式：
集中補償：電容器組集中安裝在總降壓變電所6～10kV母線上，提高整個變電所的功率因數，這樣可減少高壓線路的無功損耗，提高變電所的供電電壓質量。
分組補償：電容器組安裝在終端變電所的高壓或低壓線路上。
就地補償：將電容器安裝在感性負載附近，就地進行無功補償。
靜態補償：電容柜的控制器測出電路的功率因數并決定要補償?shù)碾娙萜?，并投入電容器補償，需要一定的時間。特別是某個或幾個電容器從電路中切除后需要有一定的時間間隔進行放電，才可以再次投入。有的負載變化快，這時電容器的切除、投入的速度跟不上負載的變化，所以稱為靜態補償。
靜態補償?shù)膬?yōu)點：價格低，初期的投資成本少，無漏電流。
缺點：涌流大，即使采用了限流接觸器，涌流仍可達到電容器工作電流的十幾倍。壽命短，故障多，維修費用多。
動態補償：采用可控硅控制電容器的接入和切除，選擇電路上電壓和電容器上電壓相等時投入、切除，此時流過可控硅和電容器的電流為零。解決了電容投入時的涌流問題。
動態補償?shù)膬?yōu)點：無涌流，無觸點，使用壽命長，維修少，投切速度快（≤20ms）
缺點：價格高，發熱嚴重，耗能，有漏電流。
