YBM箱式變電站

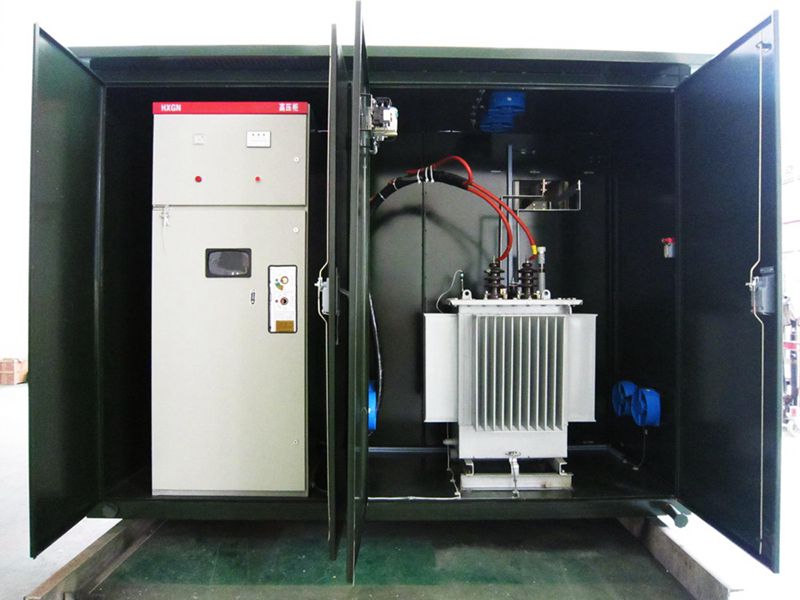

200kva箱式變電站高清大圖：

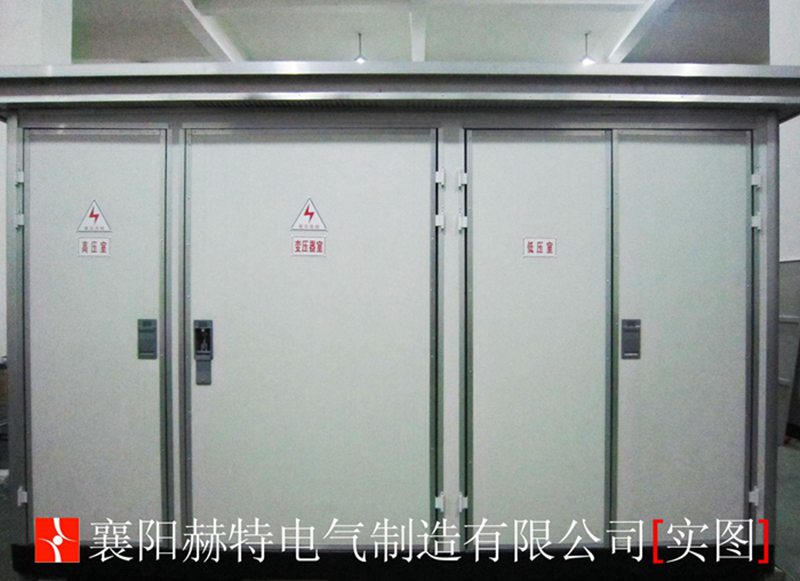

箱式變電站圖片
箱式變電站圖片：
概 述
YBM系列是將組合式變壓器、高壓受電部分的負荷開關和保護熔斷器裝置、低壓受電部分的負荷開關和保護熔斷器裝置、低壓配電部分的計量和開關等組合在一起的成套變配電裝置，是吸收國外先進技術，結合國內實際情況研制開發的一種新型成套變配電設備。具有體積小、投資少、操作方便、安裝快速、維護簡單等特點，因而在國內的配電系統中被廣泛應用，特別適用于工業區、居民小區、商業中心以及高層建筑等各種場合。
產品工藝和特點
★ 結構緊湊合理、體積小，僅為同等容量歐式箱變的三分之一左右；
★ 成套性強、能深入負荷中心、提高供電質量、減少線路損耗，縮短送電周期;
★ 全絕緣、全密封結構、對環境適應性強，且能美化城市環境、運行可靠及投資少；
★ 高壓部分采用了全絕緣的高壓進出線端子和電纜附件，使高壓間隔內沒有任何裸露的帶電部
分，具有安全可靠的運行特點。柜內安裝有油位計和油溫表。主要元件全部采用進口件。
★ 低壓部分裝設綜合參數測試儀，定點測量電壓、電流、有功電度、無功電度、溫度等參數；
裝設的自動抄表裝置，可通過載波或有線方式，自動抄錄本變壓器所有低壓用戶的用電量。
使用環境
★海拔高度：不超過2000米；
★環境溫度：不高于+40℃，不低于-25℃；
★年平均溫差不超過20℃； 3.3風速不超過35m/s；
★安裝場所無爆炸危險，無化學腐蝕和劇烈振動；
★冷卻方式：空氣自冷(AN)。

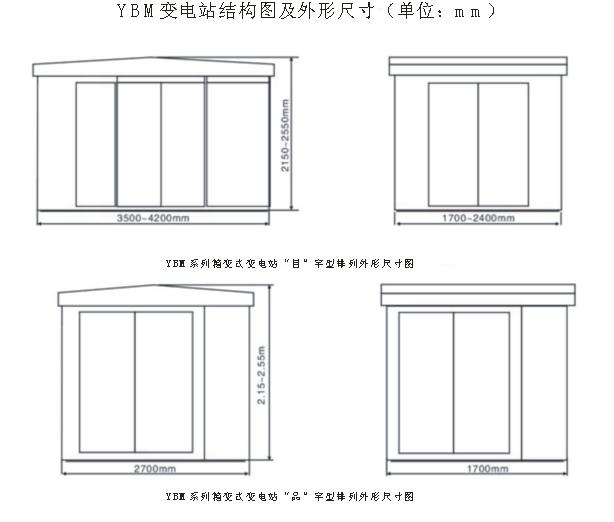

產品結構

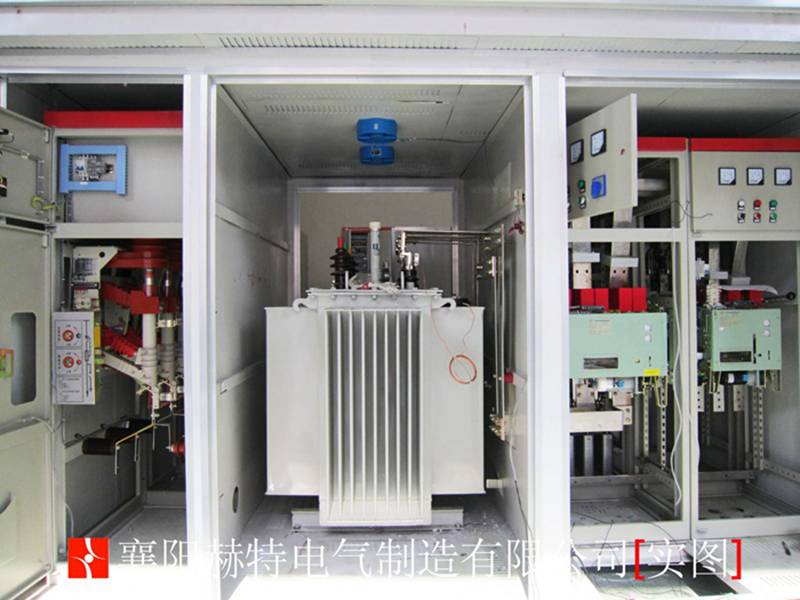

柜內分變壓器部分和控制柜部分，其中變壓器部分為全密封結構，絕緣油可選用高燃點或普通油兩種?？刂乒癫糠钟址譃楦邏菏液偷蛪菏?，高壓室安裝有：高壓電纜插頭、避雷器、負荷開關操作柄、無勵磁分解開關手柄、插入式熔斷器、壓力釋放閥、溫度計、壓力計、油位計、注油塞、放油閥等，復合開關、無勵磁分接開關、插入式熔斷器等均與變壓器芯一同浸在變壓器油中，高壓電纜與變壓器的連接采用時肘形電纜接插件。低壓側可按需求裝設空氣斷路器、電流互感器，以及電流總計量表、電流表和電壓表，還可根據用戶需要配置輸出回路及電容補償裝置。

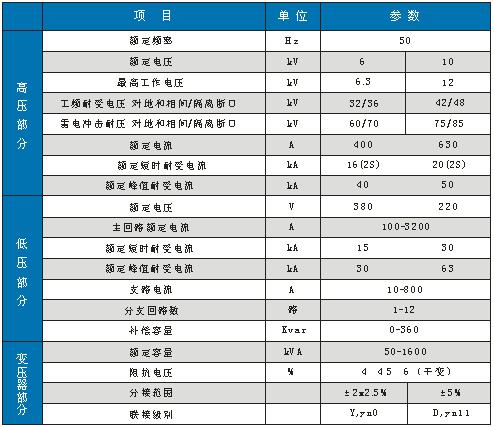

產品技術參數
訂貨須知
訂貨方在訂貨時應給制造廠提供與產品有關的下列數據：
★產品名稱、型號、一次線路方案、數量及交貨期限；
★主接線方案編號及系統圖，排列及平面布置圖。
箱式變電站簡介
箱式變電站（在IEC及歐洲稱為高壓/低壓預裝式變電站）是一種集成化程度高，工廠預安裝、節能、節地的發展中設備與常規變電站相比，占地為1/20，工期為1/7，投資為1/2。在國外應用極度為廣泛，在西歐占變電站總數的70%以上，美國為90%。在我國應用為10%，是一種方興未艾的裝備。
本產品在世界上有三大流派，（1）歐洲式：特點是防護性好，多了一個外殼，變壓器散熱不易，要降低容量運行；（2）美國式：特點是變壓器保持戶外設備本質，散熱好，結構緊湊，但是在我國10kV電網系中性不接地系統，因此一相熔絲熔斷時不能跳開三相負荷開關，造成非全相運行，危及變壓器及用電設備，并且不易實現配電自動化；（3）中國式：從歐洲式派生而來，結合中國用戶需要改進而成，但是符合中國電力部門各種法規標準要求，可鉛封電能計量箱，無功補償，一應俱全。
美式/歐式箱變區別
一、美式箱變和歐式箱變的區別:
1、美式箱變：
1）、箱變的接線形式
一路或兩路10KV進線；
單臺變壓器，容量一般選用500KVA~800KVA;低壓出線電纜4~6路。
2）、箱變的主要部件
變壓器、10KV環網開關、10KV電纜插頭、低壓樁頭箱體等主要部件組成。它具體積小、有造價低便于安裝等優點。
美式箱變的優缺點
3）、優點：體積小占地面積小、便于安放、便于偽裝，容易與小區的環境相協調?？梢钥s短低壓電纜的長度，降低線路損耗，還可以降低供電配套的造價。
4）、缺點：供電可靠性低；無電動機構，無法增設配電自動化裝置；無電容器裝置，對降低線損不利；噪音較Ⅲ型站和Ⅴ型站要高，因?yàn)棰笮驼竞廷跣驼臼菍⒆儔浩靼卜旁谑覂?nèi)，起到隔音的作用；另外，將Ⅲ型站和Ⅴ型站的集中一電磁輻射分解成多點輻射；由于不同容量箱變的土建基礎不同，使箱變的增容不便；當箱變過載后或用戶增容時，土建要重建，會有一個較長的停電時間，增加工程的難度。
2、歐式箱變：
1）、箱變的接線形式
a、 單臺配變形式—兩路10KV進線；
單臺變壓器容量一般在500KVA~800KVA；低壓出線電纜一般為4~6路。
b、 兩臺配變形式—兩路10KV進線；兩臺變壓器，每臺變壓器的容量在500KVA~800KKVA;低壓出線電纜一般為8~12路。
2）、箱變的主要部件
變壓器、10KV環網開關柜、低壓電容器、低壓開關等主要部件組成，相當于將Ⅲ型站的設備緊湊安裝在金屬的箱體內，使Ⅲ型站小型化。歐式箱變的體積比美式箱變要高要大，造價也比美式箱變要大。
3）、優點：噪音與Ⅲ型站和Ⅰ型站相當；輻射較美式箱變要低，因?yàn)闅W式箱變的變壓器是放在金屬的箱體內起到屏蔽的作用；可以設置配電自動化，不但具有Ⅲ型站和Ⅰ型站的優點，而且還有美式箱變的主要優點。
4）、缺點：體積較大，不利于安裝，對小區的環境布置有一定的影響；
二、由于箱變的結構的不同使用的地方也不同，供電的網絡也不同
因?yàn)槊朗较渥兒蜌W式箱變的結構不同可靠性不同，因此適用的場合也不同。當美式箱變的容量選用的較小而小區的建筑面積較大時，應用的箱變會增加很多，從而使在架空線上支接的負荷點增多；當減少架空線的支接負荷點時必定要增加箱變的串接數量，從而使網絡結構薄弱。要克服小容量箱變而帶來的網絡結構薄弱的問題，最好使用環網站解決。
1、美式箱變的適用地方
鑒于美式箱變的結構特點和優缺點，美式箱變適用于對供電要求相對較低的多層住宅和其他不重要的建筑物的用電。根據我們的實際使用情況看，美式箱變配上小型的環網開關站后，完全適用多層住宅的供電需求。因?yàn)榫褪窍渥儼l(fā)生故障，對居民的影響不大，但不適應于小高層和高層。
2、歐式箱變的適用地方
歐式箱變適用于多層住宅、小高層、高層和其他的較重要的建筑物。
箱變主要技術條件
箱變的設計使用年限為20年，箱變安裝在陽光直接照射的場所。箱變內安裝2臺變壓器，分為2個變壓器室、1個高壓室、1個低壓室。高壓室、低壓室內有操作走廊。
在變壓器不超過630千伏安、高壓環網為2進2變壓器2饋出線、
低壓出線不超過12路400安培開關時，箱變的長為7600毫米，寬3200
毫米，高度不超過2700毫米。箱變頂部采用“坡頂”形式，“坡頂”底沿高度為2000毫米。箱變四面均有可開啟的門。
箱變基礎底板采用14#(B)槽鋼構成主結構(下圖中黑實線)，
其它部分也應采用不同標號的槽鋼，同時對基礎底板的荷載進行計
4.1.1設備名稱:10千伏三相油浸式全密封卷鐵心無勵磁調壓配電變壓器。
4.1.2型號:S11-MRL
4.1.3額定容量315至800千伏安(按設計、招標書要求執行)。
4.1.4額定電壓：
高壓側:10±2*2.5％千伏(或10.5±2*2.5％千伏)。
低壓側：0.4千伏。
4.1.5聯結組標號: Dynll
4.1.6變壓器高壓端頭采用肘型絕緣頭。變壓器與負荷開關之間
的電纜采用截面積為50平方毫米的高壓銅芯交聯聚乙烯電纜，變
壓器低壓端頭至低壓母線之間的導體須進行絕緣處理。
4.1.7三相油浸式全密封卷鐵心無勵磁調壓(S11-MRL)配電變壓器
生產廠為:按招標書要求執行。
4.2高壓電器部分 環網柜型號：按設計、招標書要求執行
4.2.1技術性能
型式 負荷開關SF6氣體絕緣
操作方式 目前為手動操作
額定電流 630安
額定電壓 12千伏
工頻耐壓 42千伏
沖擊耐壓 75千伏
熱穩定電流(3秒) 20千安
動穩定電流 50千安
斷口工頻耐壓 48千伏
斷口沖擊耐壓 85千伏
負荷開關關合短路能力 50千安
接地開關關合短路能力 50千安,2次
壽命 630安 >100次
0安 >2000次
負荷開關十熔斷器組合電器額定電流 200安
負荷開關+熔斷器組合電器轉移電流 1251安
使用年限 >25年
投切空載電纜充電電流 30安
投切空載變壓器電感電流 16安
4.2.2進出線電纜規格及附件
進出線電纜為3X120平方毫米 3x300平方毫米銅芯電纜
(ZRC-YJY2：8．7／15千伏)
變壓器出線配套選用單芯電纜,電纜截面為50平方毫米。
電纜線芯端子以螺栓連接。按供貨產品結構要求，配套提
供相應規格的電纜終端附件，如直角式靴形絕緣罩等。
4.2.3其他附件
帶電顯示器(帶核相插孔)——————————按回路配置
操作手柄—————————————— ———每站二個
負荷開關柜連接進出線電纜所必須的附件負荷開關及接地
開關操作機構孔的鎖鼻予留加裝電動操作及遠方控制裝置的位置。負荷開關+熔斷器組合電器回路，負荷開關須加裝分勵脫扣裝置(用于變壓器過溫掉閘)。進線柜接地開關的操作孔須進行封堵，不能有任何操作的可能。進線柜取消接地開關與前柜門的連鎖。
4.2.4電纜故障指示器
短路／接地故障指示器按回路配置電流型“SD-9860電纜線路短路、接地故障指示器”，故障指示器須具有遠方傳輸接點和遠方復位控制接點，在未接到復位指令時故障指示器閃光指示須大于4小時。B相配套安裝電流表一只，電流表滿刻度為400安培。
4.3 低壓電器部分
4.3.1技術規范
1、開關柜型號 HXGN
2、主母線額定電流(采用矩型母線) 1600安培
N相與土母線界面相同
PE線為主母線截面的二分之一
3、額定絕緣電壓 600伏
4、額定工作電壓 400伏
5、短時耐受電流 50千安、2秒
6、峰值電流 120千安
7、 低壓母聯斷路器設置自投裝置并符合下列要求：
(1) 裝設“自投自復”、“自投手復”“自投停用”三種狀
態的位置選擇開關；
(2) 低壓母聯斷路器自投裝置應有一定的延時，繼電器整定
時間為(0-10秒)，當?shù)蛪簜?cè)主斷路器因過載及短路故障
分閘時，不允許自動關合母聯斷路器；
(3) 低壓側主斷路器與母聯斷路器須有電氣聯鎖。
8、變壓器計量
低壓主進開關配置測量及計量Cr，計量CT變比見設計圖紙，計量CT精確等級為0．2級。
9、結構要求
(1)柜的金屬殼和隔板應可靠接地，導體須滿足額定短時和
峰值耐受電流的要求。
(3) 柜體保護等級為IP3X，地板和墻壁均不能作為殼體的一部
分；柜底用鋼板封閉，電纜由下部引入，電纜室應有足夠的
空間(安裝孔距底板距離須大于500毫米)可以安裝電纜。
(3)柜內的母線和連接線(分支線)須用銅材，相序的排列是第一
相A，第二相B，第三相C，從上到下，從左到右或從里到外。
(4)電氣凈距:相間大于 20毫米;相對地之間大于 20毫米。
(5)饋線柜中每路塑殼開關(MCCB)前須有隔離電器(TJ開關)。
(6)饋線柜中每路塑殼開關出線端，采用與一次引線同截面的銅
排，經絕緣子固定后，予留連接電纜(240平方毫米電纜)的
安裝孔。
(7)采用透明柜門，饋線柜塑殼開關須開柜門后操作，電容器柜
可采用對開門方式。透明材料選用具有“抗爆”特性6毫米
厚度的聚碳酸脂板。
(8)導體、主母線及支線均采用矩形母線，并做絕緣處理。
(9)柜體尺寸：
進線柜寬800毫米、深450毫米、高1900毫米
饋線柜寬600毫米、深450毫米、高1900毫米
電容柜寬600毫米、深450毫米、高1900毫米
4.3.2元件的技術條件
(1) 空氣斷路器
型號 MW
開關極數 3極
額定工作電壓 400伏
額定絕緣電壓 1000伏
額定沖擊耐受電壓 12000伏
極限分?jǐn)嗄芰?nbsp; 42千安
電氣壽命 1000次
機械壽命 7000次
箱式變電站特點
1.1.1 技術先進安全可靠
箱體部分采用目前國內領先技術及工藝，外殼一般采用鍍鋁鋅鋼板，框架采用標準集裝箱材料及制作工藝，有良好的防腐性能，保證20年不銹蝕，內封板采用鋁合金扣板，夾層采用防火保溫材料，箱體內安裝空調及除濕裝置，設備運行不受自然氣候環境及外界污染影響，可保證在－40℃～＋40℃的惡劣環境下正常運行。
箱體內一次設備采用單元真空開關柜、干式變壓器、干式互感器、真空斷路器(彈簧操作機構)等國內技術領先設備，產品無裸露帶電部分，為全絕緣結構，完全能達到零觸電事故，全站可實現無油化運行，安全性高，二次采用微機綜合自動化系統，可實現無人值守。
1.1.2 自動化程度高
全站智能化設計，保護系統采用變電所微機綜合自動化裝置，分散安裝，可實現"四遙"，即遙測、遙信、遙控、遙調，每個單元均具有獨立運行功能，繼電保護功能齊全，可對運行參數進行遠方設置，對箱體內濕度、溫度進行控制，滿足無人值班的要求。
1.1.3 工廠預制化
設計時，只要設計人員根據變電站的實際要求，作出一次主接線圖和箱外設備的設計，就可以選擇由廠家提供的箱變規格和型號，所有設備在工廠一次安裝、調試合格，真正實現變電所建設工廠化，縮短了設計制造周期；現場安裝僅需箱體定位、箱體間電纜聯絡、出線電纜連接、保護定值校驗、傳動試驗及其它需調試的工作，整個變電站從安裝到投運大約只需5～8天的時間，大大縮短了建設工期。
1.1.4 組合方式靈活
箱式變電站由于結構比較緊湊，每個箱均構成一個獨立系統，這就使得組合方式靈活多變，我們可以全部采用箱式，即35kV及10kV設備全部箱內安裝，組成全箱式變電所；也可以采用35kV設備室外安裝，10kV設備及控保系統箱內安裝，這種組合方式，特別適用于農網改造中的舊所改造，即原有35kV設備不動，僅安裝一個10kV開關箱即可達到無人值守的要求。
1.1.5 投資省、見效快
箱式變電站(35kV設備戶外布置，10kV設備箱內安裝)較同規模綜自變電站(35kV設備戶外布置，10kV設備布置于戶內高壓開關室及中控室)減少投資40％～50％。
1.1.6 占地面積小
以上例來說明，因選用箱式變電站無房建工程量，變電站占地面積減少約70m2，符合國家節約土地的政策。
1.2箱式變電站在農網建設(改造)中的應用
在農網建設(改造)中，箱式變電站模式被廣泛采用。如新疆某地一座新建35kV終端變電所，主變?nèi)萘?/font>2×3150kVA，采用三相雙繞組無勵磁調壓電力變壓器，電壓等級為35±2×2.5％/10.5kV。35kV架空進線一回，主變高壓側采用35kV真空負荷隔離開關和快速熔斷器配合使用，替代35kV真空斷路器，降低造價，能在熔斷器一相熔斷，缺相運行時，實現聯動分閘。10kV部分采用箱式配電站布置形式，10kV電纜出線6回，其中一回為無功補償回路，一回備用。35kV、10kV母線均采用單母線不分段接線形式。所變?cè)O(shè)置在35kV進線側，容量為50kVA，電壓等級為35±5％/0.4kV。
箱式配電站電氣二次系統采用微機綜合自動化系統。
新建居民住宅箱式變電站技術規范
1 用途要求
本技術規范僅適用于新建住宅區的供電工程。
2 本條件制定依據
根據國標(GB)、IEC及北京供電局的有關規定。
3 使用條件
3．1 電網運行條件
3.1.1額定電壓 10千伏
3.1.2最高電壓 12千伏
3.1.3額定頻率 50赫茲
3.1.4 10千伏配電網中性點中性點經小電阻接地。
3.2 使用環境
3.2.1海拔高度小于1000米
3.2.2環境溫度-25～40℃
3.2.3相對濕度≤95％(20±5℃)
3.2.4日溫差 ≤25℃
3.2.5日照強度 0．1w／cm’(風速0.5m／s時)
3.2.6抗震能力: 地面水平加速度 0.3g
地面垂直加速度 0．15g
同時作用持續三個正弦波、安全系數≥1．67
戶外箱式變電站：
箱式變電站是一種將中壓開關設備、變壓器、低壓配電設備按照一定接線方案組合成一體的成套配電設備。它與常規的土建變電站相比，具有占地面積小、現場安裝工作量少、安裝周期短、可以自由移動、減少線路損耗、投資少等優點。因此，在國外得到了廣泛應用，而目前在國內，隨著城鄉電網改造，箱式變電站得到更多用戶的認可。 組合（箱式）變電站系三相交流50Hz，6~12KV的戶內外組合式變配電成套裝置。產品以合理設計手段，使高壓開關設備﹑變壓器。低壓電器元件有機地組合在一起或幾個箱體內。
主要用于:城市的生活小區﹑ 工礦企業﹑ 礦山﹑ 油田﹑ 碼頭﹑ 機場。也可以作為各種建設工地的臨時性供電設備。 技術要求：
箱式變電站一般用于戶外，因此在結構上必須采取一系列措施，要防止凝露，否則會引起閃絡放電；要防發熱，否則輕則引起設備功率下降，重則燒毀設備，要防腐蝕，因?yàn)橥鈿ぴ趹敉怙L(fēng)吹雨淋之下很容易受到腐蝕；要防水，否則雨水進入箱式變電站后，會影響設備正產工作；要防爆炸，主要是從人身安全方面考慮。由于箱式變電站經常用在生活小區等場所，還要考慮它的外觀，增加美學特點，甚至還要對它進行人性化設計，如不能太高，以免影響人們的視線，也不能太低，以免有人爬到變電站頂上，造成危險。
